Байпас в отоплении

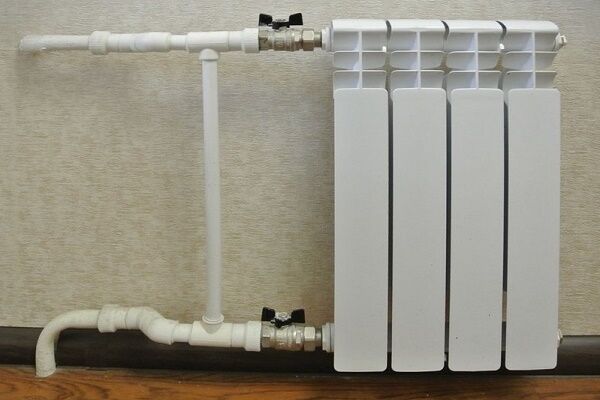

Слово «байпас» пришло к нам из английского языка (bypass) и буквально означает «обход». В отопительных системах байпас представляет собой специальную перемычку – дополнительную трубу, соединяющую прямой и обратный трубопроводы контура в определенных местах. Она позволяет направлять теплоноситель по обходному пути, например, когда нужно отключить отдельный элемент системы, выполнить ремонт или техническое обслуживание. Фактически байпас создает резервный маршрут для циркуляции теплоносителя, что облегчает обслуживание, повышает эффективность работы котла и улучшает распределение тепла по помещениям. Принцип работы байпаса аналогичен решениям, которые используют в газовых и жидкостных трубопроводах, системах охлаждения двигателей внутреннего сгорания и даже в электронных приборах – везде, где требуется возможность временно перенаправить поток рабочей среды.

Где используют байпас

Основное применение байпаса встречается в однотрубных системах отопления квартир и частных домов. Там теплоноситель движется последовательно через все радиаторы: без обводной трубы первые батареи получают слишком много тепла, а последние – мало. Установка байпаса перед вторым и последующими радиаторами позволяет направлять часть горячего теплоносителя напрямую, обеспечивая равномерный нагрев всей системы.

Помимо равномерного распределения тепла, байпас выполняет еще несколько важных функций:

• Регулировка температуры радиаторов. С помощью байпаса и крана с термоголовкой можно уменьшать или увеличивать поток теплоносителя через отдельный радиатор. Теплоноситель, не попавший в батарею, спокойно идет по обходной трубе, не нарушая циркуляцию в других частях системы. Это удобно как в многоквартирных домах, так и в частных, если нужно снизить нагрев нежилых помещений.
• Облегчение ремонта и монтажа. Байпас позволяет отключать отдельные радиаторы или элементы системы без остановки всего отопления. В старых домах без обводов снять батарею зимой можно было только после слива воды из всей системы. С байпасом же работы выполняются быстро и безопасно, а подача тепла остается стабильной.
• Универсальная циркуляция теплоносителя. В комбинированных системах с принудительной и естественной циркуляцией байпас помогает переключаться на гравитационное движение теплоносителя при остановке насоса. Это защищает помещения от остывания и предотвращает замерзание труб.  Важно: для этого система должна быть изначально спроектирована под гравитационный режим.
• Защита твердотопливного котла. При запуске холодного твердотопливного котла разогрев происходит медленно. Если в горячий теплообменник сразу поступает холодный теплоноситель из обратки, резкий перепад температур приводит к охлаждению его стенок ниже точки росы. В результате на поверхности выпадает конденсат, который вызывает коррозию. Байпас решает эту проблему: он подмешивает часть горячего теплоносителя из подачи в обратку, повышая ее температуру перед входом в котел. Это снижает риск образования конденсата и продлевает срок службы оборудования.
• Смесительный узел для теплого пола. В системах с низкотемпературным отоплением (теплый пол) байпас используется вместе с трехходовым клапаном, чтобы регулировать подачу горячего теплоносителя из котла. Часть теплоносителя уходит по обходной трубе, смешиваясь с обраткой, и возвращается к котлу, обеспечивая безопасную температуру для пола.

В двухтрубных системах, где каждый радиатор подключен к подаче и обратке параллельно, байпас на самих батареях не требуется, так как поток теплоносителя распределяется равномерно. Однако обводные пути могут применяться для других целей, например, для организации работы циркуляционного насоса. Но в большинстве современных однотрубных систем он остается важной и практически незаменимой деталью.

Виды байпасов

Байпасы в системах отопления классифицируют по способу управления потоком теплоносителя. Выделяют три основных типа:

• нерегулируемые,
• с ручным управлением,
• автоматические.

Их ключевые различия – в конструкции, наличии запорной арматуры и степени автономности.

Нерегулируемый байпас

Это самый простой вид – обычная трубная перемычка, устанавливаемая параллельно радиатору или другому элементу системы. На ней нет никаких кранов или клапанов, поэтому она постоянно открыта, обеспечивая постоянный обводной путь для теплоносителя. Такие решения широко применяются в однотрубных системах многоквартирных домов, где их главная задача – обеспечить циркуляцию теплоносителя по стояку даже при отключенной батарее.

Важный нюанс монтажа: при вертикальной разводке диаметр байпаса делают меньше диаметра подводящей трубы. Это помогает направить поток жидкости преимущественно через радиатор. В горизонтальных системах сечение перемычки может совпадать с магистралью, но патрубок, ведущий к отопительному прибору, всегда имеет меньший диаметр для корректного распределения потока.

Байпас с ручным управлением

В этом случае на перемычку устанавливают запорную арматуру, как правило, шаровые краны. В отличие от регулировочных вентилей, шаровые краны предназначены для двух позиций: «полностью открыто» или «полностью закрыто». Они не предназначены для плавной регулировки потока, но идеально подходят для того, чтобы перекрыть его.

• На радиаторе: это позволяет полностью отключить батарею для ремонта или замены, не нарушая работу всей системы.
• В обвязке насоса: ручной байпас позволяет переключить поток с принудительной циркуляции на естественную (гравитационную) в случае отключения электричества.

Главный недостаток ручного управления – необходимость вмешательства человека. Если насос остановился из-за пропажи электричества, а хозяев нет дома, система рискует перегреться (в случае с твердотопливным котлом) или остановиться. Также шаровые краны, подолгу находясь в одном положении, могут «прикипеть», поэтому их рекомендуется периодически проворачивать.

Автоматический байпас

В первую очередь, это решение применяется в обвязке циркуляционных насосов в системах, рассчитанных и на принудительную, и на естественную циркуляцию (комбинированные системы). Его задача – автоматически перенаправить поток теплоносителя в обход насоса при его остановке, без участия человека.

Существует два распространенных типа:

• Клапанный (с обратным клапаном). Пока насос работает, создаваемое им давление держит клапан в закрытом состоянии. Весь поток теплоносителя идет через насос. Как только насос останавливается, давление падает, клапан под действием силы тяжести или пружины открывается, и жидкость начинает циркулировать по байпасу самотеком.
• Инжекционный (принцип гидроэлеватора). Конструктивно такой байпас представляет собой узел, где насос врезан в саму магистраль через патрубки меньшего диаметра. При работе насос «затягивает» теплоноситель и с напором впрыскивает его обратно в магистраль, создавая эффект эжекции и усиливая общий поток. Когда насос выключен, теплоноситель свободно проходит через основной трубопровод практически без сопротивления, так как сечение магистрали не перекрыто.

Выбор типа байпаса напрямую зависит от задач, которые он должен решать: обеспечить бесперебойную работу стояка (нерегулируемый), дать возможность для ремонта (ручной) или обеспечить полную автономность при работе насоса (автоматический).

Как собрать и смонтировать

• Узел байпаса с циркуляционным насосом (ЦН) можно приобрести в сборе – такие готовые решения удобны для стальных систем. Для контуров из полипропилена узел чаще всего собирают вручную методом пайки. Главное – правильно подобрать внутренний диаметр трубы, чтобы обеспечить нужную пропускную способность.
• Для герметизации резьбовых соединений используют фум-ленту или сантехническую паклю (каболку). Оба варианта надежны, хотя фум-лента часто удобнее в работе. Для дополнительной гарантии на намотанную уплотнительную ленту наносят сантехническую пасту.
• Стрелка на корпусе насоса должна указывать направление движения теплоносителя. При установке на обратке направление должно быть на котел.

Наиболее удобный вариант – использование разъемных соединений («американок»), что упрощает последующий демонтаж. Также применяют сварку или обжимные фитинги. Для автономных систем с низким давлением (1.5-2 атм.) подходит любой надежный метод.

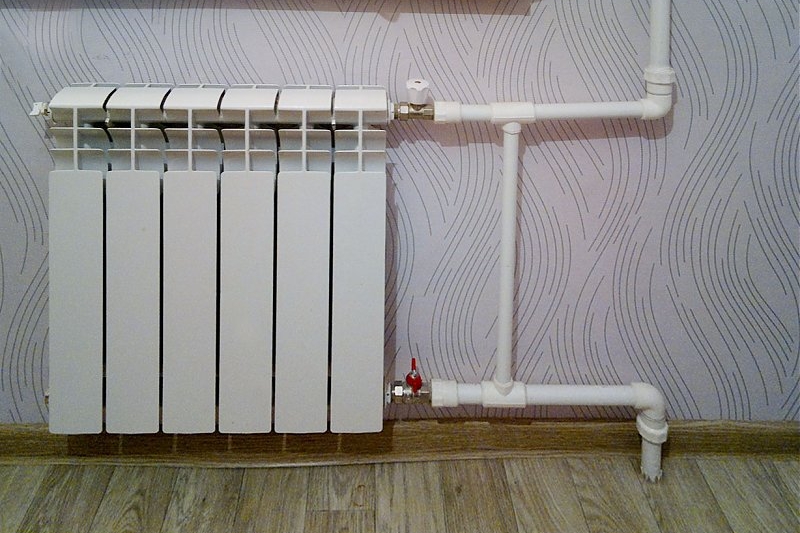

Байпас на радиаторе в однотрубной системе

В однотрубных системах многоквартирных домов байпас является обязательным элементом как для радиаторов отопления, так и для полотенцесушителей, подключенных к стояку горячего водоснабжения (ГВС). Его задача – обеспечить циркуляцию теплоносителя по стояку, даже если отдельный прибор отключен.

• Диаметр байпаса должен быть на один размер меньше, чем диаметр подводящей трубы к прибору. Это заставляет основной поток воды двигаться по стояку, а не уходить через обвод.
• Краны или вентили устанавливаются только на подводках к самому прибору (радиатору или полотенцесушителю).

Установка запорной арматуры на самом байпасе в многоквартирном доме категорически запрещена! Его перекрытие нарушит циркуляцию по стояку и оставит соседей без тепла или горячей воды.

Для радиаторов байпас обеспечивает работу системы отопления. А вот для полотенцесушителей байпас обеспечивает циркуляцию в системе ГВС, что предотвращает остывание воды в трубах и позволяет иметь горячую воду сразу после открытия крана. За редкими исключениями (например, когда полотенцесушитель работает от отопления в двухтрубной системе) правила монтажа байпаса для этих приборов едины.

Байпас в обвязке циркуляционного насоса

В системах, способных работать как на принудительной, так и на естественной (гравитационной) циркуляции, насос монтируют именно на байпасе. Сама магистраль в этом случае должна быть прямой и иметь больший диаметр, чтобы при отключении насоса не создавать сопротивления для самотечного потока.

Переключение режимов может быть ручным (с помощью шаровых кранов) или автоматическим (с использованием обратного клапана). Обязательный элемент – сетчатый фильтр (грязевик), который устанавливают перед насосом для защиты его крыльчатки от мусора и окалины.

Байпас в смесительном узле теплого пола

В этом случае байпас соединяет подающую и обратную линии после трехходового смесительного клапана. Его задача – обеспечить циркуляцию теплоносителя в котловом контуре, когда трехходовой клапан перекрывает подачу горячей воды в контур теплого пола для поддержания стабильной низкой температуры. Это защищает котел от перегрева и работы в неэффективном режиме.

Байпас в обвязке твердотопливного котла (малый циркуляционный контур)

Для защиты котла от конденсата и теплового удара при растопке организуют малый контур циркуляции между его подачей и обраткой. В этом контуре, минуя радиаторы, горячий теплоноситель быстро циркулирует, прогревая котел. После выхода на температуру трехходовой клапан или термостатическая головка постепенно начинают подмешивать остывший теплоноситель из основной системы. Байпас здесь является частью этой защитной схемы.

Как выбрать байпас

Для обустройства обходных участков можно использовать трубы из металла, металлопластика или полимеров. Важно, чтобы байпас и магистральные трубы были выполнены из одного материала – это обеспечивает надежность соединений и предотвращает преждевременный износ.

Особое внимание стоит уделить качеству соединений: сварные швы не должны иметь пор или трещин, а резьбовые соединения должны легко закручиваться и откручиваться, без заеданий.

На практике самым удобным и безопасным вариантом является покупка готового узла. Производители предлагают сборные конструкции под конкретные задачи: например, узел обвязки циркуляционного насоса с байпасом и запорной арматурой или готовые решения для подключения радиаторов. Все элементы в таких узлах заранее подобраны и рассчитаны, что существенно облегчает монтаж и повышает надежность системы отопления.

Вывод

Многие по привычке представляют байпас как сложный узел с циркуляционным насосом, трубками, сгонами и гайками. На самом деле байпас – это всего лишь обходная труба, которая может устанавливаться не только возле котла, но и на радиаторах, полотенцесушителях, смесительных узлах теплого пола и других элементах системы отопления.

Байпас выполняет несколько важных функций:

• обеспечивает циркуляцию теплоносителя даже при отключении отдельных приборов или насоса.
• позволяет регулировать температуру отдельных радиаторов с помощью кранов или термостатических головок.
• упрощает ремонт и монтаж элементов системы – радиатор или полотенцесушитель можно снять без остановки отопления всего контура.
• защищает оборудование, например, твердотопливный котел, от конденсата и преждевременной коррозии.
• повышает эффективность работы системы и способствует равномерному распределению тепла, особенно в однотрубных разводках.

Правильный выбор и монтаж байпаса – простого, но крайне полезного элемента – делает систему отопления более надежной, управляемой и энергоэффективной. Даже небольшой обходной участок помогает защитить оборудование, повысить комфорт и снизить теплопотери.
